Paano Pumili ng Maaasahang Keystone Jack at Patch Panel Factory

Ang isang mapagkakatiwalaang structured cabling component factory ay maaaring kumpirmahin sa tatlong paraan: ito ay gumagawa ng buong pamilya ng produkto sa bahay, mula sa mga toolless plug at keystone jack hanggang sa mga patch panel at face plate, mayroon itong mga kinikilalang certification tulad ng UL, CE, RoHS at ISO9001, at maaari itong magpakita ng mga traceable na record ng kalidad para sa bawat production batch. Ang mga mamimili na susuriin ang tatlong puntong ito bago mag-order ay iniiwasan ang karamihan sa mga problema sa pag-sourcing na nakikita sa pagkuha ng paglalagay ng kable sa network, kabilang ang hindi pare-parehong mga sukat ng port, hindi matatag na contact plating at hindi tugmang color coding sa pagitan ng mga accessory.

Toolless Plug, Shielded RJ45 Toolless Plug at RJ45 Konektor Production

Ang isang factory na walang tool na plug ay gumagawa ng mga RJ45 connector na nagtatapos sa isang cable na walang crimping tool, gamit ang spring loaded o screw locking mechanism sa halip na ang mga punch blades na makikita sa tradisyonal na RJ45 connector factory line. Mahalaga ito para sa mga installer dahil ang isang karaniwang crimp plug ay lubos na nakadepende sa pag-calibrate ng tool, habang ang isang toolless connector ay nagpapanatili ng pagwawakas na pare-pareho mula sa technician patungo sa technician sa site.

Contact Plating

Ang mga mapagkakatiwalaang pabrika ng walang tool na connector ay gumagamit ng gold flash plating sa mga contact pin, karaniwang nasa 15 hanggang 50 micro-inch na hanay, upang labanan ang oksihenasyon at panatilihing matatag ang pagkawala ng insertion sa mga paulit-ulit na ikot ng pagsasama.

Mga Shielded na Bersyon

Ang isang shielded RJ45 toolless plug factory ay nagdaragdag ng metal shell at drain wire path sa paligid ng contact block, na kinakailangan saanman tumatakbo ang paglalagay ng kable malapit sa mga motor, lighting ballast o pang-industriya na linya ng kuryente na bumubuo ng EMI.

Pagpapahintulot sa Pabahay

Kinokontrol ng injection molding tolerance sa plug housing kung gaano katatag ang pag-click ng latch sa isang keystone jack o patch panel port, na isang madaling paraan upang hatulan ang kalidad ng tool sa panahon ng pag-audit ng pabrika.

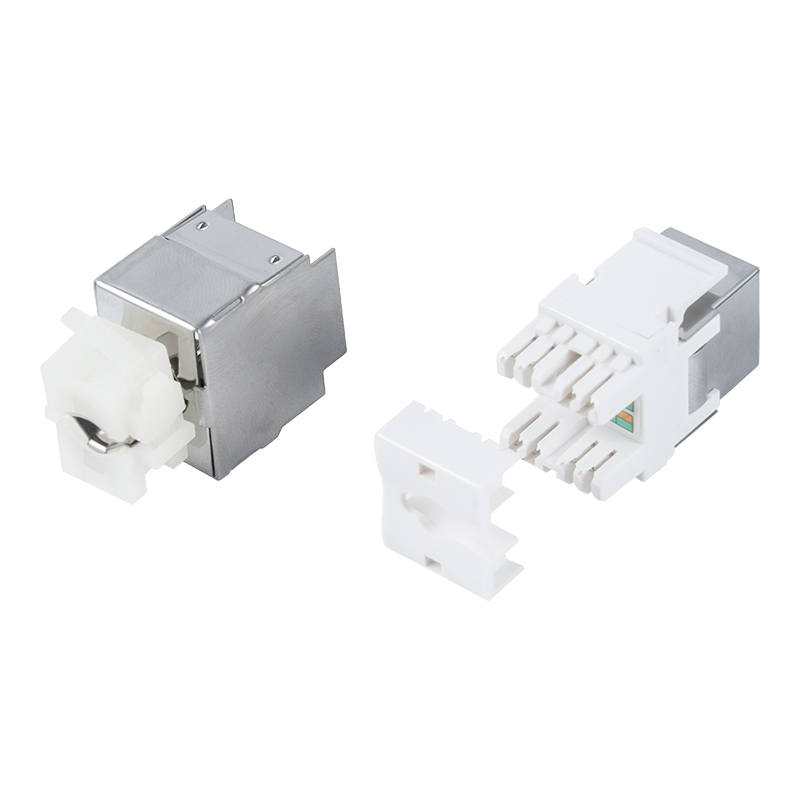

Keystone Jack, Modular Jack at 90 Degree Keystone Jack Options

Ang isang keystone jack factory at isang modular jack factory ay epektibong naglalarawan sa parehong pamilya ng produkto, dahil ang keystone form factor ay ang modular insert na pumupunta sa isang face plate o patch panel. Ang pangunahing desisyon ng mga mamimili sa disenyo ay nasa pagitan ng isang tuwid na entry jack at isang 90 degree na keystone jack, na nagruruta sa cable patagilid para sa mga installation kung saan ang lalim ng pader o cabinet ay limitado.

Tampok	Karaniwang Keystone Jack	90 Degree Keystone Jack
Direksyon sa Paglabas ng Cable	Diretso sa likod	Anggulo sa gilid
Pinakamahusay na Pagkasyahin	Buksan ang mga panel ng patch, karaniwang mga kahon sa dingding	Mga mababaw na kahon sa ibaba, mababang profile na mga plato sa mukha
Paraan ng Pagwawakas	180 degree IDC suntok pababa	180 degree IDC suntok pababa
Karaniwang Rated Mating cycle	750 cycle bawat TIA-568 reference	750 cycle bawat TIA-568 reference

Kapag nag-audit ng keystone jack factory, hilingin ang flame rating ng housing resin. Ang UL94V-0 rated na plastic ay ang baseline na hinihiling ng karamihan sa mga detalye ng data center, at dapat itong pare-pareho sa mga tuwid at 90 degree na keystone na bersyon ng jack.

Patch Panel at Kakayahang Produksyon ng Plato ng Mukha

Ang isang pabrika ng patch panel ay nangangailangan ng metal stamping at powder coating na mga linya upang makagawa ng pare-parehong 24 port at 48 port frame, dahil ang isang naka-warped o hindi naka-align na panel ay nagtatapon ng port spacing sa isang buong rack. Gumagana ang isang pabrika ng face plate sa mas maliit na antas ngunit kailangan pa rin ng pagkakapare-pareho ng amag, dahil ang isang face plate na hindi nakadikit sa dingding ay isa sa mga pinakakaraniwang reklamo na itinataas ng mga installer.

Ang mga mamimili na kumukuha ng parehong produkto mula sa iisang supplier ay nakikinabang mula sa mga katugmang port cutout, dahil ang isang keystone jack mula sa parehong pabrika ay garantisadong makapasok sa patch panel at face plate nito nang walang pangalawang adapter.

24 / 48

Mga bilang ng karaniwang port ng patch panel

1 hanggang 6

Mga port sa bawat disenyo ng face plate

1U / 2U

Karaniwang taas ng rack panel

Saklaw ng Produkto ng Core Structured Cabling

Ang mga pamilya ng produkto na isinangguni sa buong gabay na ito ay ginawa nang magkasama sa isang palapag ng produksyon, na nagpapanatili sa mga sukat ng port, plating at mga kulay ng pabahay na pare-pareho sa isang buong pag-install.

Toolless Plug

Connector

Keystone Jack

Jack

Face Plate

Pagkakabit sa dingding

Patch Panel

Produkto ng Rack

Tagapamahala ng Cable

Accessory

Cable Management, Kahon sa Pag-mount, Kahon sa Ibaba at Inline Coupler Accessories

Higit pa sa connector at jack mismo, ang kumpletong pagkakasunud-sunod ng paglalagay ng kable ay karaniwang may kasamang ilang mga kategorya ng accessory na maaaring ibigay ng isang pabrika ng pamamahala ng cable nang magkasama.

Tagapamahala ng Cable
Ang mga pahalang at patayong cable manager ay nagpapanatili ng mga patch cord na nakaayos sa itaas at sa ibaba ng isang patch panel, na binabawasan ang strain sa mga winakasan na port at gumagawa sa mga susunod na paggalaw o pagbabago nang mas mabilis upang masubaybayan.
Mounting Box
Ang isang pabrika ng mounting box ay gumagawa ng mga surface box na may hawak na face plate sa drywall o kongkreto kung saan walang nasa dingding na lukab, karaniwan sa mga retrofit na proyekto at mga pang-industriyang gusali.
Bottom Box
Ang ilalim na kahon ay ang recessed enclosure na nakalagay sa isang pader bago matapos, at kailangang itugma ng factory sa ilalim na kahon ang laki ng pagbubukas nito sa hanay ng face plate na ipapares nito.
Inline Coupler
Ang isang inline na pabrika ng coupler ay gumagawa ng mga maliliit na barrel connector na ginagamit sa pagsali sa dalawang cable run ng dulo hanggang dulo, na kadalasang mas praktikal kaysa sa pagtanggal ng cable sa isang nakumpletong dingding o kisame.

IP68

IP68 Connector Factory para sa Outdoor at Industrial Applications

Ang isang pabrika ng IP68 connector ay gumagawa ng mga selyadong variant ng parehong keystone jack at mga pamilya ng plug para gamitin sa labas ng isang building envelope. Sa ilalim ng IEC 60529, ang isang IP68 rating ay nangangahulugan na ang pabahay ay ganap na masikip sa alikabok at nananatiling protektado laban sa tuluy-tuloy na paglubog ng tubig na lampas sa isang metro ang lalim, na siyang benchmark para sa mga panlabas na CCTV run, mga pang-industriyang linya ng automation at mga wireless na kagamitan sa rooftop.

Dahil ang sealing gasket ay nagdaragdag ng kapal sa paligid ng connector body, dapat kumpirmahin ng isang IP68 connector factory na akma pa rin ang produkto sa mga karaniwang face plate at bottom box, o magbigay ng katugmang panlabas na rated enclosure sa tabi nito.

Sanggunian ng Bandwidth sa Mga Kategorya ng Cable

Ang mga keystone jack at patch panel ay na-rate upang tumugma sa kategoryang tansong paglalagay ng kable na kanilang winakasan. Ang tsart sa ibaba ay naglinya ng sertipikadong bandwidth para sa bawat kategorya gaya ng tinukoy sa TIA-568 na sangguniang dokumentasyon, na kung saan ay ang figure na dapat ma-quote ng isang pabrika para sa anumang jack o panel sa catalog nito.

100 MHz Cat5e

250 MHz Pusa6

500 MHz Pusa6A

600 MHz Pusa7

2000 MHz Pusa8

Kung saan Nakalagay ang Mga Checkpoint ng Quality Control sa Produksyon

Ang mga structured na pabrika ng paglalagay ng kable ay karaniwang nagkakalat ng inspeksyon sa apat na yugto sa halip na umasa sa isang panghuling pagsusuri. Ang mga screen ng inspeksyon ng hilaw na materyal ay mga batch ng tanso at resin, sinusuri sa proseso ng pagsubok ang katumpakan ng suntok ng IDC at kapal ng plating habang tumatakbo, sinasaklaw ng pagsubok sa pre-shipment ang wire map at pagkawala ng insertion sa mga natapos na unit, at kinukumpirma ng pagsusuri sa packaging ang pag-label at mga bilang ng port bago isara ang karton.

Raw Material Inspection, 20 porsyento

In-Process Testing, 35 porsyento

Pre-Shipment Testing, 30 porsyento

Packaging Check, 15 porsiyento

4 na yugto

Factory Evaluation Checklist Bago Maglagay ng Order

Nag-overlap ang hanay ng produkto. Kumpirmahin na ang pabrika ay gumagawa ng mga toolless plug, keystone jack, patch panel at face plate sa bahay sa halip na ipagpalit ang mga ito mula sa magkahiwalay na mga supplier.
Set ng sertipikasyon. Humiling ng kasalukuyang mga dokumentong UL, CE, RoHS, CSA at ISO9001 at itugma ang mga numero ng certificate laban sa database ng katawan na nagbigay.
Sample na pagsubok. Humingi ng wire map at ulat ng pagkawala ng insertion sa isang maliit na sample batch bago mag-commit sa isang container order.
Pagtutugma ng accessory. I-verify na ang mga mounting box, bottom box at inline na coupler mula sa parehong pabrika ay magkasya sa mga face plate at jack sa parehong catalog.
Mga opsyon na na-rate sa labas. Kung ang anumang bahagi ng proyekto ay panlabas, kumpirmahin ang isang IP68 rated connector at enclosure ay makukuha mula sa parehong linya ng produksyon.

Ang pagkuha ng mga keystone jack, patch panel, toolless plug at ang kanilang mga accessory mula sa isang pabrika ay binabawasan ang panganib ng mga dimensional mismatch at nagbibigay ng isang punto ng pakikipag-ugnayan para sa mga talaan ng sertipikasyon at mga ulat sa pagsubok. Ang pagsusuri sa checklist sa itaas sa panahon ng pag-audit ng pabrika ay isang praktikal na paraan para kumpirmahin na ang isang supplier ay maaaring suportahan ang isang proyekto mula sa unang sample hanggang sa buong produksyon ng container.
